Podłączenie klimakonwektora — woda, kondensat, zasilanie

Klimakonwektor jest urządzeniem wodnym, więc podłącza go instalator wodny, a nie serwis z uprawnieniami f-gazowymi. Sama czynność jest prostsza niż w klimatyzacji split — nie ma lutowania, próżni ani napełniania czynnikiem. Zamiast tego są cztery rzeczy, które trzeba zrobić dokładnie: gwinty, armatura, spadek odpływu i izolacja.

Jak podłączyć klimakonwektor — pięć przyłączy

Każdy klimakonwektor — ścienny, podłogowy, kasetonowy czy kanałowy — ma ten sam zestaw przyłączy: zasilanie wody, powrót wody, odpływ kondensatu, zasilanie elektryczne 230 V / 50 Hz i linię sterowania do termostatu. W układzie 4-rurowym przyłączy wodnych jest cztery zamiast dwóch, bo wężownice są dwie.

Średnice i gwinty przyłączy w katalogu Mycond

Gwint zależy od serii, nie od mocy urządzenia. Poniżej oznaczenia odczytane z rysunków wymiarowych dołączonych do kart serii — te same rysunki znajdziesz w zakładce „Wymiary” na stronie każdej serii.

Armatura, bez której instalacja nie zadziała

Sam klimakonwektor to wężownica z dwoma króćcami. Wszystko, co pozwala go odciąć, wyregulować i serwisować, montuje instalator obok urządzenia:

• Dwa zawory odcinające — na zasilaniu i powrocie. Bez nich każdy serwis filtra oznacza spuszczenie wody z całego obiegu.
• Filtr siatkowy na zasilaniu. Wężownica ma kanaliki o średnicy kilku milimetrów; opiłki z montażu instalacji zapychają ją bezpowrotnie.
• Odpowietrznik w najwyższym punkcie obiegu. Powietrze w wężownicy to najczęstsza przyczyna zgłoszenia „klimakonwektor nie chłodzi” przy poprawnie działającym źródle.
• Zawór regulacyjny na powrocie — do zrównoważenia hydraulicznego, gdy urządzeń jest kilka. Bez niego najbliższe źródła urządzenie zabiera przepływ pozostałym.
• Zawór 2- lub 3-drogowy z siłownikiem — to on wykonuje polecenia termostatu. W części serii Mycond wchodzi w standardowe wyposażenie, w innych jest opcją fabryczną.
• Izolacja paroszczelna na obu rurach, o zamkniętych komórkach, doklejona na styk. Latem rura ma 7 °C — poniżej punktu rosy powietrza w pomieszczeniu.

Podłączenie odpływu kondensatu

Latem na lamelach skrapla się para wodna — to nie usterka, lecz różnica między mocą całkowitą a jawną, o której piszemy w tekście o zasadzie działania. Ta woda musi mieć dokąd odpłynąć.

1. Poprowadź rurę ze spadkiem minimum 1–2 %, czyli 1–2 cm na każdy metr trasy.
2. Unikaj przeciwspadków i poziomych odcinków, w których woda staje — tam zaczyna się osad i zapach.
3. Wykonaj syfon, jeśli odpływ wpina się do kanalizacji, żeby zapach nie wracał do pomieszczenia.
4. Zaizoluj rurę odpływową — kondensat ma kilkanaście stopni i sama rura też potrafi się „pocić”.
5. Jeśli spadek grawitacyjny jest niemożliwy, zamontuj pompkę skroplin. W kasetonowych MCFK jest fabryczna, w serii Silver Glass producent zaleca umieszczenie jej na zewnątrz urządzenia.

Podłączenie elektryczne i sterowanie

Klimakonwektor zasila się z gniazda 230 V / 50 Hz — wentylator pobiera kilkadziesiąt watów, więc osobny obwód nie jest potrzebny. Osobnego zasilania wymaga natomiast źródło: pompa ciepła lub agregat wody lodowej.

• Termostat ścienny — w katalogu Mycond seria Block i Face, z czujnikiem 5–35 °C i trzema biegami. Przewód sterujący prowadzi się razem z instalacją elektryczną, na etapie stanu surowego.
• Panel na urządzeniu — rozwiązanie dla serii podłogowych i ściennych, gdzie urządzenie jest w zasięgu ręki.
• Modbus RTU — do systemu BMS w obiekcie. W części serii moduł komunikacyjny jest opcją, w MHW-Q wchodzi w standard.
• Wi-Fi i aplikacja Mycond — sterowanie z telefonu i scenariusze czasowe, bez ciągnięcia dodatkowego przewodu.

Praktyczna kolejność: przewód termostatu układa się przed tynkowaniem, nawet jeśli decyzja o modelu sterownika jeszcze nie zapadła. Dołożenie go później oznacza bruzdę w wykończonej ścianie albo rezygnację ze sterowania pokojowego.

Odległości montażowe — ile miejsca zostawić

Klimakonwektor zasysa powietrze z pomieszczenia i do niego oddaje. Jeśli wylot jest za blisko sufitu albo ściany bocznej, strumień wraca do wlotu, urządzenie mierzy własne schłodzone powietrze i zaniża moc — zjawisko znane jako zwarcie obiegu powietrza.

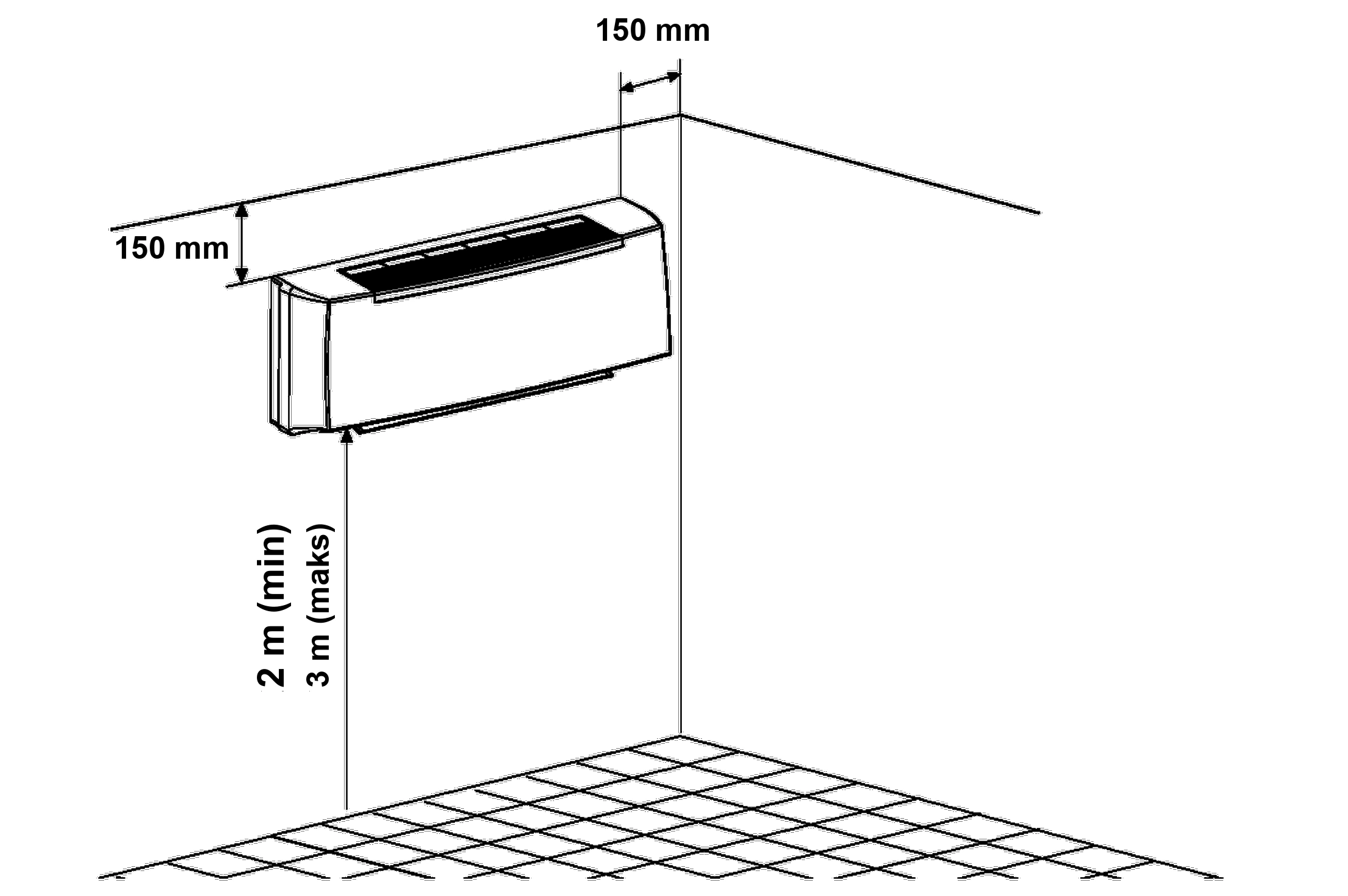

• Ścienny: minimum 150 mm od sufitu i od ściany bocznej, wysokość 2–3 m nad podłogą.
• Podłogowy: nie zabudowuj wlotu ani wylotu meblami, zasłona nie może leżeć na kratce nawiewu.
• Kasetonowy: zostaw dostęp serwisowy do filtra i tacy — panel dekoracyjny musi dać się zdjąć bez demontażu sufitu.
• Kanałowy: klapa rewizyjna przy króćcach wody i przy filtrze. Urządzenie ukryte nad sufitem bez rewizji to serwis połączony z rozbiórką.

W jednostkach kanałowych do odległości dochodzi jeszcze opór sieci kanałów. Sprężu dyspozycyjnego nie da się zwiększyć po montażu — MCFDS pracuje do 30 Pa, MCFC przy 50 Pa, HPL do 80 Pa, a DFCL do 180 Pa, w wykonaniu wysokosprężowym do 400 Pa. Kanały projektuje się pod urządzenie, nie odwrotnie.

Rozruch — co sprawdzić przed pierwszym uruchomieniem

1. Napełnij instalację i odpowietrz wężownicę przy otwartym zaworze — aż z odpowietrznika popłynie sama woda.
2. Sprawdź szczelność obu przyłączy pod ciśnieniem roboczym, zanim zamkniesz zabudowę.
3. Wlej wodę do tacy kondensatu i sprawdź, czy odpływa całą trasą — to jedyny moment, gdy zrobisz to bez demontażu.
4. Uruchom wentylator na wszystkich biegach i posłuchaj: stukanie oznacza zwykle powietrze w wężownicy albo luźny element obudowy.
5. Sprawdź, czy zawór z siłownikiem reaguje na zmianę zadanej temperatury na termostacie.
6. Przy pierwszym chłodzeniu obejrzyj rury i urządzenie po 30 minutach pracy — wilgoć na rurze oznacza brak izolacji paroszczelnej.

Pięć najczęstszych błędów przy podłączeniu

Cztery z pięciu ujawniają się dopiero latem, przy pierwszym chłodzeniu — czyli kilka miesięcy po odbiorze instalacji grzewczej. Dlatego odbiór klimakonwektorów warto zrobić z próbą chłodzenia, a nie tylko z próbą ciśnieniową.
