Premium, produkcja Włochy
Klimakonwektory kanałowe średniego sprężu HPL
HPL — włoskie klimakonwektory kanałowe średniego sprężu do 80 Pa. 7 wielkości, 32 pozycje: 2- i 4-rurowe, wymiennik 3- i 4-rzędowy. Montaż poziomy lub pionowy. Silnik EC — opcja fabryczna. Sterownik i zawór nie wchodzą w skład zestawu. Do instalacji kanałowych w łazienkach, biurach i domach. Dane przy 0 Pa, biegi min/śr/maks.
od 2415 złnetto2970 złbrutto z VAT
Przegląd
1 / 6
Zalety serii
Zaleta

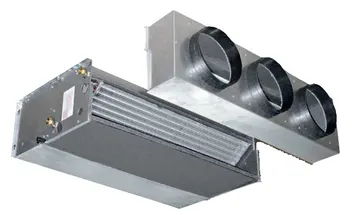

Schemat przepływu powietrza
Powietrze jest zasysane i nawiewane kanałami. Spręż dyspozycyjny do 80 Pa. Do restauracji i biur na terenie całej Polski.
Zaleta

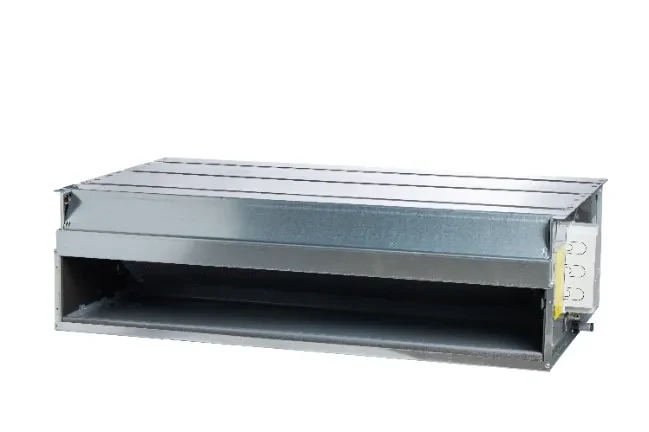

Jednostka wewnętrzna
Obudowa ocynkowana 1 mm, izolacja 3 mm klasy M1. Wentylator, wymiennik i filtr w jednej jednostce. Produkcja Włochy.
Zaleta

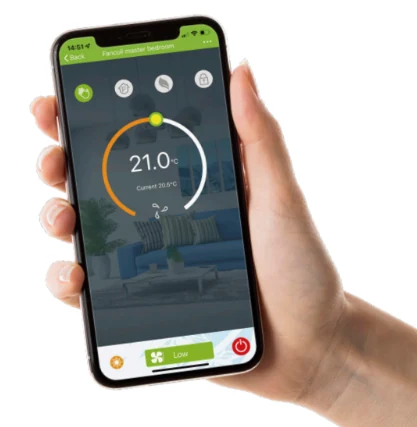

Sterowanie ze smartfona
Mycond SmartApp: temperatura, bieg i tryb z telefonu. Wi-Fi i Modbus — opcja.
Modele i ceny
HPLHPL 1.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 2,14/2,81/2,93 kW · Ogrzewanie 2,25/3,08/3,31 kW
2415 złnetto2970 złbrutto z VAT
HPLHPL 2.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,16/4,29/4,47 kW · Ogrzewanie 3,37/4,78/5,18 kW
2855 złnetto3512 złbrutto z VAT
HPLHPL 3.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,36/5,54/6,00 kW · Ogrzewanie 3,48/6,16/6,99 kW
3278 złnetto4032 złbrutto z VAT
HPLHPL 4.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,12/6,00/6,74 kW · Ogrzewanie 4,43/6,80/8,11 kW
3509 złnetto4316 złbrutto z VAT
HPLHPL 5.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,98/6,11/7,24 kW · Ogrzewanie 4,08/6,59/8,38 kW
4551 złnetto5598 złbrutto z VAT
HPLHPL 6.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,77/7,97/8,56 kW · Ogrzewanie 4,77/8,49/9,50 kW
6028 złnetto7414 złbrutto z VAT
HPLHPL 7.3-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 5,87/7,90/9,89 kW · Ogrzewanie 6,18/8,80/10,29 kW
6251 złnetto7689 złbrutto z VAT
HPLHPL 1.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 2,39/3,21/3,37 kW · Ogrzewanie 2,39/3,33/3,60 kW
2567 złnetto3157 złbrutto z VAT
HPLHPL 2.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,69/5,18/5,45 kW · Ogrzewanie 3,63/5,29/5,76 kW
2968 złnetto3651 złbrutto z VAT
HPLHPL 3.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,71/6,34/6,95 kW · Ogrzewanie 3,57/6,43/7,32 kW
3409 złnetto4193 złbrutto z VAT
HPLHPL 4.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,41/6,53/7,42 kW · Ogrzewanie 4,57/7,12/8,57 kW
3770 złnetto4637 złbrutto z VAT
HPLHPL 5.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,24/6,65/8,01 kW · Ogrzewanie 4,21/6,90/8,84 kW
4790 złnetto5892 złbrutto z VAT
HPLHPL 6.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 5,10/8,80/9,55 kW · Ogrzewanie 5,10/9,42/10,62 kW
6407 złnetto7881 złbrutto z VAT
HPLHPL 7.4-2T
Klimakonwektor kanałowy Mycond
Chłodzenie 6,45/8,88/10,42 kW · Ogrzewanie 6,70/9,80/11,58 kW
6643 złnetto8171 złbrutto z VAT
HPLHPL 1.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 2,14/2,81/2,93 kW · Ogrzewanie 1,60/2,03/2,15 kW · 4 rury
2659 złnetto3271 złbrutto z VAT
HPLHPL 2.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,16/4,29/4,47 kW · Ogrzewanie 2,28/2,98/3,17 kW · 4 rury
3173 złnetto3903 złbrutto z VAT
HPLHPL 3.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,36/5,54/6,00 kW · Ogrzewanie 2,48/3,82/4,19 kW · 4 rury
3627 złnetto4461 złbrutto z VAT
HPLHPL 4.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,12/6,00/6,74 kW · Ogrzewanie 2,97/4,11/4,71 kW · 4 rury
3958 złnetto4868 złbrutto z VAT
HPLHPL 5.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,98/6,11/7,24 kW · Ogrzewanie 2,89/4,15/4,99 kW · 4 rury
4877 złnetto5999 złbrutto z VAT
HPLHPL 6.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,77/7,97/8,56 kW · Ogrzewanie 3,50/5,49/5,99 kW · 4 rury
6460 złnetto7946 złbrutto z VAT
HPLHPL 7.3-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 5,87/7,90/9,89 kW · Ogrzewanie 4,28/5,65/6,39 kW · 4 rury
6686 złnetto8224 złbrutto z VAT
HPLHPL 1.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 2,39/3,21/3,37 kW · Ogrzewanie 1,60/2,03/2,15 kW · 4 rury
2820 złnetto3469 złbrutto z VAT
HPLHPL 2.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,69/5,18/5,45 kW · Ogrzewanie 2,28/2,98/3,17 kW · 4 rury
3287 złnetto4043 złbrutto z VAT
HPLHPL 3.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 3,71/6,34/6,95 kW · Ogrzewanie 2,48/3,82/4,19 kW · 4 rury
3770 złnetto4637 złbrutto z VAT
HPLHPL 4.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,41/6,53/7,42 kW · Ogrzewanie 2,97/4,11/4,71 kW · 4 rury
4211 złnetto5180 złbrutto z VAT
HPLHPL 5.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 4,24/6,65/8,01 kW · Ogrzewanie 2,89/4,15/4,99 kW · 4 rury
5113 złnetto6289 złbrutto z VAT
HPLHPL 6.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 5,10/8,80/9,55 kW · Ogrzewanie 3,50/5,49/5,99 kW · 4 rury
6822 złnetto8391 złbrutto z VAT
HPLHPL 7.4-4T
Klimakonwektor kanałowy Mycond
Chłodzenie 6,45/8,88/10,42 kW · Ogrzewanie 4,28/5,65/6,39 kW · 4 rury
7070 złnetto8696 złbrutto z VAT
HPLHPL 1.3-4T/2R
Klimakonwektor kanałowy Mycond
Chłodzenie 2,14/2,81/2,93 kW · Ogrzewanie 2,53/3,29/3,50 kW · 4 rury
3226 złnetto3968 złbrutto z VAT
HPLHPL 2.3-4T/2R
Klimakonwektor kanałowy Mycond
Chłodzenie 3,16/4,29/4,47 kW · Ogrzewanie 3,81/5,15/5,50 kW · 4 rury
3836 złnetto4718 złbrutto z VAT
HPLHPL 3.3-4T/2R
Klimakonwektor kanałowy Mycond
Chłodzenie 3,36/5,54/6,00 kW · Ogrzewanie 4,01/6,48/7,20 kW · 4 rury
4446 złnetto5469 złbrutto z VAT
HPLHPL 4.3-4T/2R
Klimakonwektor kanałowy Mycond
Chłodzenie 4,12/6,00/6,74 kW · Ogrzewanie 4,92/7,03/8,16 kW · 4 rury
4795 złnetto5898 złbrutto z VAT
Opcje
Sterownik i zawór nie wchodzą w skład zestawu HPL. Silnik EC, nagrzewnica elektryczna, plenum i tłumik — opcje fabryczne.
Opcje serii
Sterowanie
Termostat Mycond Block biały
MC-FB-W · Czujnik 5–35 °C, 3 biegi
180 złnetto221 złbrutto z VAT
Termostat Mycond Block czarny
MC-FB-B · Czarna obudowa, 5–35 °C
180 złnetto221 złbrutto z VAT
Termostat Mycond Block Modbus
MC-FB-W-MB · Modbus, biały lub czarny
200 złnetto246 złbrutto z VAT
Termostat Mycond Block Wi-Fi
MC-FB-W-WF · Aplikacja Mycond SmartApp
240 złnetto295 złbrutto z VAT
Regulator Modbus 2/4-rurowy
MC-TRF-S4 · MC-TRF-S4
229 złnetto282 złbrutto z VAT
Sterownik ścienny 3-biegowy WM-3V
WM-3V · Nie z zaworem
153 złnetto188 złbrutto z VAT
Termostat ścienny WM-T
WM-T · Lato/zima ręcznie
384 złnetto472 złbrutto z VAT
Termostat ścienny WM-TQR
WM-TQR · Centralne lub ręczne lato/zima
493 złnetto606 złbrutto z VAT
Moduł Modbus MB-S, osobno
HPL-MB · Do sieci i IR
1055 złnetto1298 złbrutto z VAT
Zawory
Zawór 3-drogowy Mycond 3/4"
MC-VALVE-34 · DN20, KVS 1,7
118 złnetto145 złbrutto z VAT
Siłownik zaworu
MC-ACTUATOR · Do zaworów 2- i 3-drogowych
50 złnetto62 złbrutto z VAT
Zawór 3-drogowy, wielkość 0–1, osobno
HPL-VALVE-S · ON-OFF
863 złnetto1061 złbrutto z VAT
Zawór 3-drogowy, wielkość 2–5, osobno
HPL-VALVE-M · ON-OFF
933 złnetto1148 złbrutto z VAT
Zawór 3-drogowy, wielkość 6–7, osobno
HPL-VALVE-L · ON-OFF
1347 złnetto1657 złbrutto z VAT
Montaż i odprowadzenie skroplin
Dodatkowa taca skroplin, poziomo
HPL-PAN · BSI-C
83 złnetto102 złbrutto z VAT
Pompka skroplin, osobno
HPL-PUMP · Taca w zestawie
1181 złnetto1453 złbrutto z VAT
Kratki, plenum i opcje fabryczne
Termostat Mycond ORB biały
MC-TRB-W · Czujnik, 5–35 °C
180 złnetto221 złbrutto z VAT
Termostat Mycond ORB czarny
MC-TRB-B · Ciemny wyświetlacz
180 złnetto221 złbrutto z VAT
Termostat Mycond ORB Wi-Fi
MC-TRB-WF-W · Aplikacja Mycond SmartApp
240 złnetto295 złbrutto z VAT
Filtr G3 HPL
HPL-G3 · Rama wymienna
122 złnetto150 złbrutto z VAT
Silnik EC HPL
HPL-ECM · Opcja fabryczna, inwerter
na zapytanie
Nagrzewnica elektryczna HPL
HPL-EH · Montaż fabryczny
na zapytanie
Plenum wlotu / wylotu HPL
HPL-PLENUM · Do kanałów powietrznych
na zapytanie
Tłumik HPL
HPL-SIL · Do kanału
na zapytanie
Rysunki wymiarowe
Rysunki z oficjalnej strony, katalogu i podręczników technicznych HPL.

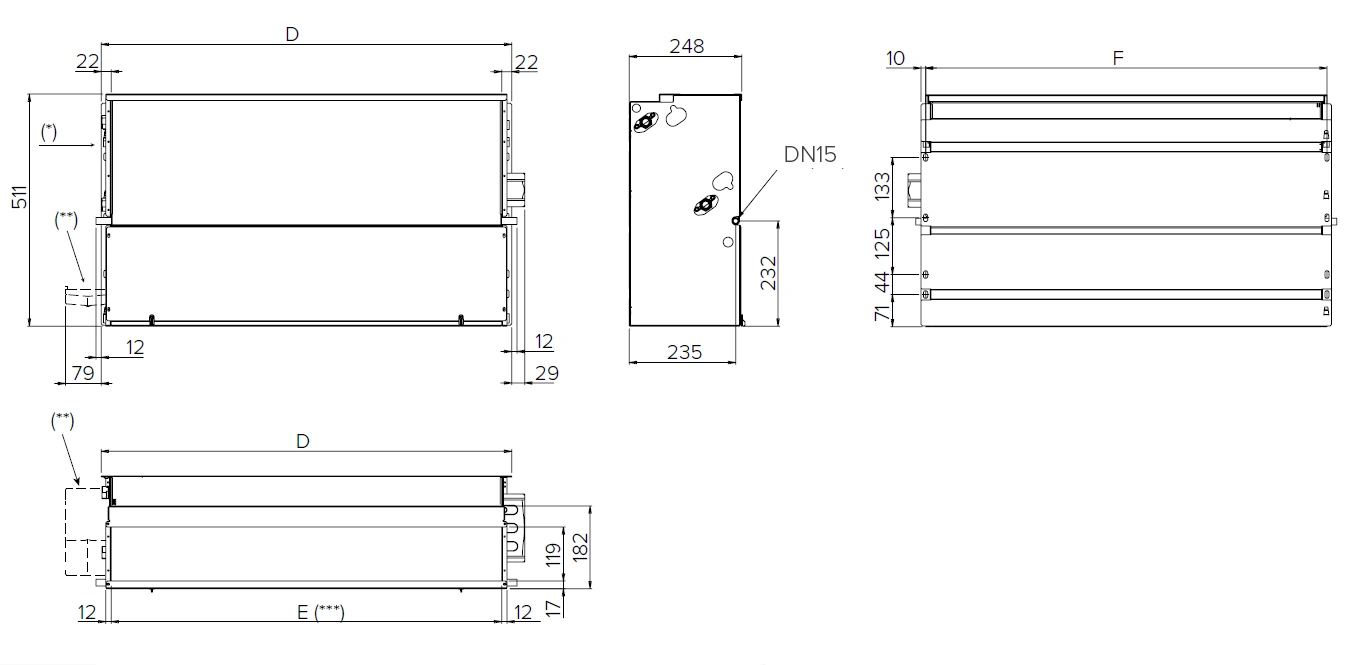

Wymiary gabarytowe
| Parametr | HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
|---|---|---|---|---|---|---|---|
| Dmm | 689 | 904 | 1119 | 1119 | 1334 | 1549 | 1549 |
| Emm | 645 | 860 | 1075 | 1075 | 1290 | 1505 | 1505 |
| Fmm | 669 | 884 | 1099 | 1099 | 1314 | 1529 | 1529 |
(*) Przyłącza wężownicy z lewej strony. (**) Dodatkowa taca skroplin (opcjonalnie). (***) Wymiary ramy nawiewnej: E × 119 mm. (****) Średnica zewnętrzna.

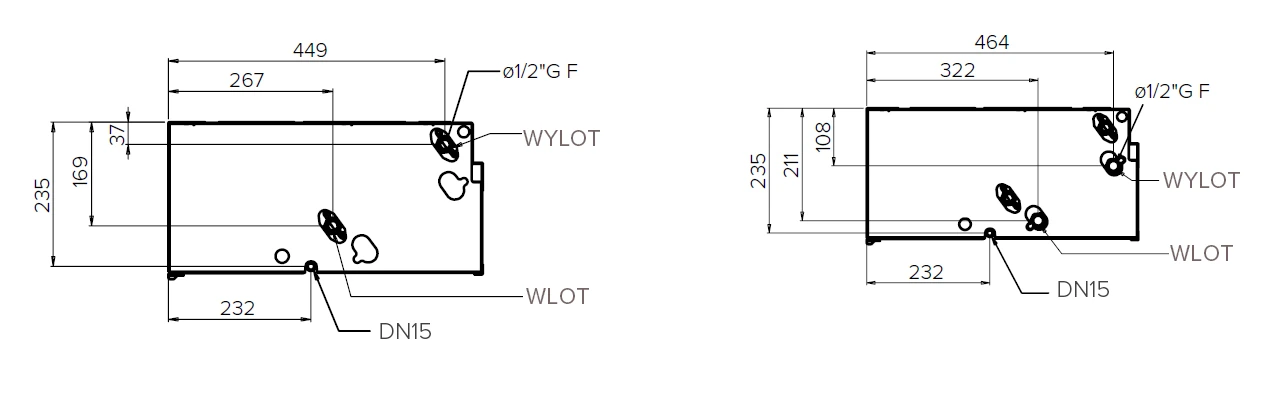

Przyłącza wężownicy
Wężownice 3- lub 4-rzędowe / Dodatkowa wężownica grzewcza (1 lub 2 rzędy)
Masa netto
| Parametr | HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
|---|---|---|---|---|---|---|---|
| 3 rzędykg | 18,5 | 25,4 | 26,5 | 27,9 | 38,4 | 47,2 | 47,4 |
| 3+1 rządkg | 19,7 | 26,9 | 28,3 | 29,7 | 40,3 | 49,5 | 49,7 |
| 4 rzędykg | 19,5 | 26,7 | 27,9 | 29,0 | 39,8 | 48,9 | 49,1 |
3+1 rząd — wersja 4-rurowa z dodatkową wężownicą 1-rzędową. 3+2 rzędy (pompa ciepła) — tylko wielkości 1–4.
Dane techniczne
- Dane cennikowe Mycond przy 0 Pa, biegi min/śr/maks.
- Chłodzenie: powietrze 27 / 19,5 °C, woda 7/12 °C. Ogrzewanie: powietrze 21 °C, woda 45/40 °C, ten sam przepływ.
- Wymiary są takie same dla wężownicy 3- i 4-rzędowej. Wielkości 3 i 4 oraz 6 i 7 mają wspólną obudowę.
- Wersja 4-rurowa 3+2 rzędy (4T/2R) — tylko wielkości 1–4. Sterownik i zawór nie wchodzą w skład zestawu.
HPL 3-rzędowe 2-rurowe
| Parametr | 1.3-2T | 2.3-2T | 3.3-2T | 4.3-2T | 5.3-2T | 6.3-2T | 7.3-2T |
|---|---|---|---|---|---|---|---|
| Powietrze min/śr/maksm³/h | 340/490/535 | 515/780/860 | 500/960/1115 | 655/1080/1340 | 595/1030/1375 | 720/1425/1635 | 970/1490/1810 |
| Chłodzenie min/śr/makskW | 2,14/2,81/2,93 | 3,16/4,29/4,47 | 3,36/5,54/6,00 | 4,12/6,00/6,74 | 3,98/6,11/7,24 | 4,77/7,97/8,56 | 5,87/7,90/9,89 |
| Ogrzewanie min/śr/makskW | 2,25/3,08/3,31 | 3,37/4,78/5,18 | 3,48/6,16/6,99 | 4,43/6,80/8,11 | 4,08/6,59/8,38 | 4,77/8,49/9,50 | 6,18/8,80/10,29 |
| Hałas LpdB(A) | 31/39/42 | 33/43/46 | 29/44/48 | 36/49/54 | 34/47/53 | 33/48/52 | 39/49/53 |
| Obudowamm | 689×511×248 | 904×511×248 | 1119×511×248 | 1119×511×248 | 1334×511×248 | 1549×511×248 | 1549×511×248 |
HPL 4-rzędowe 2-rurowe
| Parametr | 1.4-2T | 2.4-2T | 3.4-2T | 4.4-2T | 5.4-2T | 6.4-2T | 7.4-2T |
|---|---|---|---|---|---|---|---|
| Powietrze min/śr/maksm³/h | 340/490/535 | 515/780/860 | 500/960/1115 | 655/1080/1340 | 595/1030/1375 | 720/1425/1635 | 970/1490/1810 |
| Chłodzenie min/śr/makskW | 2,39/3,21/3,37 | 3,69/5,18/5,45 | 3,71/6,34/6,95 | 4,41/6,53/7,42 | 4,24/6,65/8,01 | 5,10/8,80/9,55 | 6,45/8,88/10,42 |
| Ogrzewanie min/śr/makskW | 2,39/3,33/3,60 | 3,63/5,29/5,76 | 3,57/6,43/7,32 | 4,57/7,12/8,57 | 4,21/6,90/8,84 | 5,10/9,42/10,62 | 6,70/9,80/11,58 |
| Hałas LpdB(A) | 31/39/42 | 33/43/46 | 29/44/48 | 36/49/54 | 34/47/53 | 33/48/52 | 39/49/53 |
HPL 4-rurowe 3-rzędy + 1-rząd
| Parametr | 1.3-4T | 2.3-4T | 3.3-4T | 4.3-4T | 5.3-4T | 6.3-4T | 7.3-4T |
|---|---|---|---|---|---|---|---|
| Chłodzenie min/śr/makskW | 2,14/2,81/2,93 | 3,16/4,29/4,47 | 3,36/5,54/6,00 | 4,12/6,00/6,74 | 3,98/6,11/7,24 | 4,77/7,97/8,56 | 5,87/7,90/9,89 |
| Ogrzewanie min/śr/makskW | 1,60/2,03/2,15 | 2,28/2,98/3,17 | 2,48/3,82/4,19 | 2,97/4,11/4,71 | 2,89/4,15/4,99 | 3,50/5,49/5,99 | 4,28/5,65/6,39 |
Wężownica główna 3-rzędowa do chłodzenia, dodatkowa 1-rzędowa do ogrzewania (agregat wody lodowej + kocioł).
HPL 4-rurowe 4-rzędy + 1-rząd
| Parametr | 1.4-4T | 2.4-4T | 3.4-4T | 4.4-4T | 5.4-4T | 6.4-4T | 7.4-4T |
|---|---|---|---|---|---|---|---|
| Chłodzenie min/śr/makskW | 2,39/3,21/3,37 | 3,69/5,18/5,45 | 3,71/6,34/6,95 | 4,41/6,53/7,42 | 4,24/6,65/8,01 | 5,10/8,80/9,55 | 6,45/8,88/10,42 |
| Ogrzewanie min/śr/makskW | 1,60/2,03/2,15 | 2,28/2,98/3,17 | 2,48/3,82/4,19 | 2,97/4,11/4,71 | 2,89/4,15/4,99 | 3,50/5,49/5,99 | 4,28/5,65/6,39 |
Wężownica główna 4-rzędowa do chłodzenia, dodatkowa 1-rzędowa do ogrzewania.
HPL 4-rurowe 3-rzędy + 2-rzędy
| Parametr | 1.3-4T/2R | 2.3-4T/2R | 3.3-4T/2R | 4.3-4T/2R |
|---|---|---|---|---|
| Chłodzenie min/śr/makskW | 2,14/2,81/2,93 | 3,16/4,29/4,47 | 3,36/5,54/6,00 | 4,12/6,00/6,74 |
| Ogrzewanie min/śr/makskW | 2,53/3,29/3,50 | 3,81/5,15/5,50 | 4,01/6,48/7,20 | 4,92/7,03/8,16 |
Do pomp ciepła. Tylko wielkości 1–4 — w 5–7 nie ma dodatkowej wężownicy 2-rzędowej.

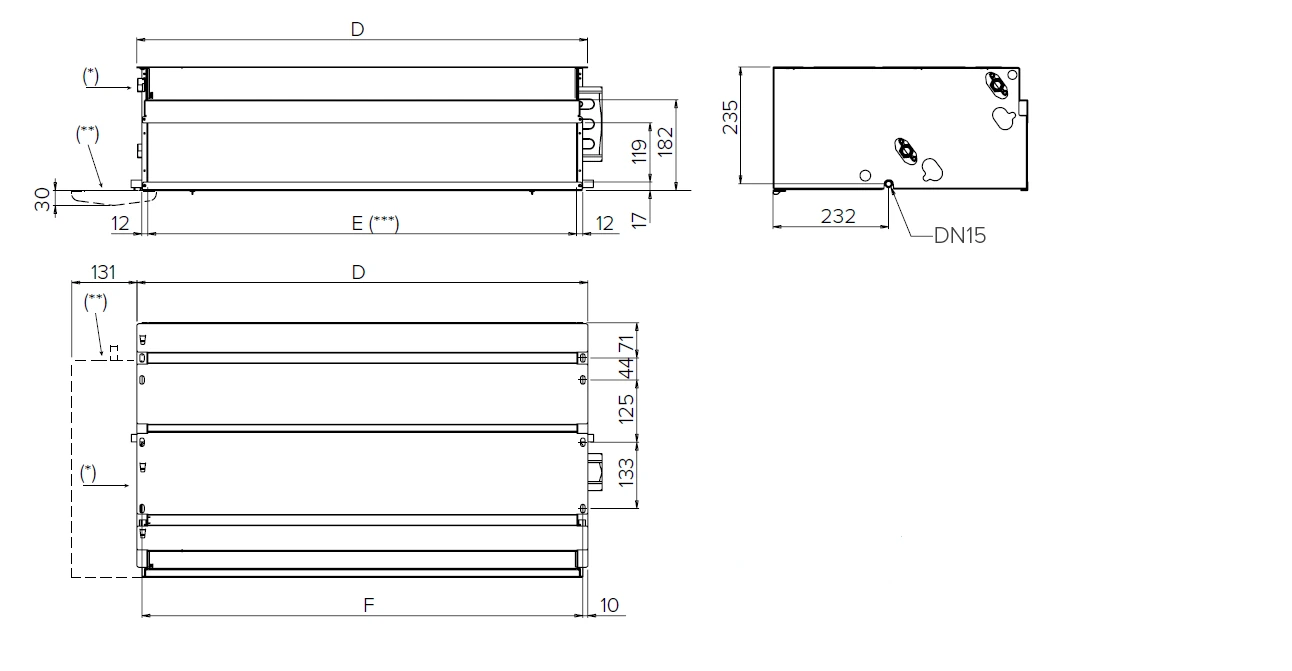

Wymiary gabarytowe
| Parametr | HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
|---|---|---|---|---|---|---|---|
| Dmm | 689 | 904 | 1119 | 1119 | 1334 | 1549 | 1549 |
| Emm | 645 | 860 | 1075 | 1075 | 1290 | 1505 | 1505 |
| Fmm | 669 | 884 | 1099 | 1099 | 1314 | 1529 | 1529 |
(*) Przyłącza wężownicy z lewej strony. (**) Dodatkowa taca skroplin (opcjonalnie). (***) Wymiary ramy nawiewnej: E × 119 mm. (****) Średnica zewnętrzna.
Masa netto
| Parametr | HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
|---|---|---|---|---|---|---|---|
| 3 rzędykg | 18,5 | 25,4 | 26,5 | 27,9 | 38,4 | 47,2 | 47,4 |
| 3+1 rządkg | 19,7 | 26,9 | 28,3 | 29,7 | 40,3 | 49,5 | 49,7 |
| 4 rzędykg | 19,5 | 26,7 | 27,9 | 29,0 | 39,8 | 48,9 | 49,1 |
3+1 rząd — wersja 4-rurowa z dodatkową wężownicą 1-rzędową. 3+2 rzędy (pompa ciepła) — tylko wielkości 1–4.
Dokumentacja (PDF)
Pobieranie pliku instrukcji, a nie strony serwisu.
